控制电缆低压电力电缆的选择和安装

2019-07-24

青岛电线电缆哪家好


青岛电线电缆产品结构

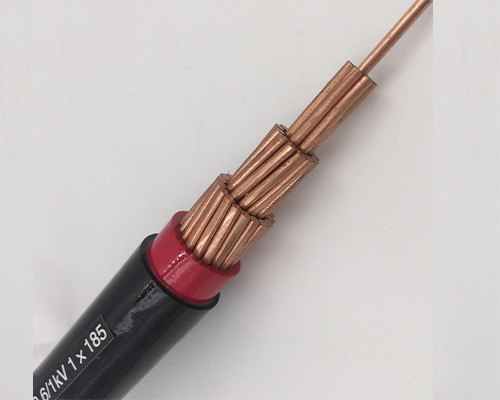

带导体的低压电力电缆的导体结构应采用实心圆导体或二绞合导体或五软导体。当采用二类绞合导线时,两芯及以上铜芯、铝芯电力电缆可采用绞合复合导线。常见的异形导体为半圆、扇形、瓦形铝合金芯,通常采用圆形致密导体结构代替绞合复合导体。


2.保温采用挤压成型工艺,不同保温材料的保温名义厚度也不同。无论导线采用何种结构和形状,同一材料对应的绝缘名义厚度和名义截面积都是相同的。任何隔离层的厚度不应包括在绝缘厚度中。低压电力电缆的绝缘名义厚度应符合表1-1-7的要求。


3.内胆(如有)可根据产品的实际需要进行挤压、缠绕或纵向缠绕(纵向缠绕仅适用于铝合金芯电力电缆)。


4.铠装低压电力电缆的铠装类型包括双金属带铠装、圆金属线铠装、扁金属线铠装和铝合金带联锁铠装(联锁铠装仅适用于铝合金芯电力电缆)。圆形金属丝铠甲的最小直径应不小于名义直径的5%,金属丝铠甲的最小直径应不小于名义直径的8%,金属带铠甲的最小厚度应不小于名义厚度的10%。装甲应连续紧密,不得有泄漏或间隙。


5.除铝合金联锁铠装电缆外,所有电缆都应有外护套。外护套被挤压。外护套的名义最小厚度和厚度应符合GB/T 12706.1-2008的要求。
